出處：新通訊元件雜誌，2002年五月號，第15期，P.75。
執行編輯：黃秀玲
台灣隱藏式天線新銳
- 三齊微電
天線是傳送、接收電磁波的窗口，它必須經過特別的設計，使得發射端的射頻能量以電磁波的方式有效地向空中輻射，或者截取空中電磁波能量轉變為接收端有用的射頻信號，因此天線設計的良窳攸關無線傳輸的實際效能，由於台灣此方面的人才與經驗極度缺乏，因此國內天線設計製造的專業廠商仍屬鳳毛麟角。以microwave起家的三齊微電，網羅中科院與交大電信所無線通訊人才，投入隱藏式天線的開發，近來以其產品優異的價格效能比，在無線通訊市場逐漸嶄露頭角。
採用PCB板創造低價高效能的天線方案
在幾種主要的天線製作方式中(表1)，三齊微電採用PCB製程方式製作平面化隱藏式天線，該公司研發部協理周光中表示，直接在PCB板上佈線，成品不會有突起的柱狀物，可達到隱藏式的目的，且台灣廠商在PCB板的經驗與技術原本就相當豐富，因此開發速度快，相較於其他方案，價格可壓低達20%。
|
| ￭
表1 / 天線的主要製作方式 |
| 方式 |
|
說明 |
|
|
◆ PIFA(Planar Inverted
F
Antenna) |
|
PIFA天線的金屬導體可以是線狀或是片狀，若以金屬片狀製作則可設計為SMD元件來焊接在電路板上達到隱藏天線的目的。這是在隱藏式天線居領導地位廠商Nokia所採用的方式。 |
|
|
◆ PCB製程 |
|
應用平面化的設計將天線設計為可焊接在電路板上的SMD(Surface-Mounted
Device)元件，其結構可以是簡單的微帶線，快波洩漏模微帶線或週期結構，如此可得到低成本的隱藏天線，並有助於產品外觀的多樣化設計。 |
|
|
◆ 晶片型 |
|
其中LTCC的製程近來深受矚目。 |
|
|
◆ Patch Antenna |
|
採用Patch方式設計及製作。 |
|
|
資料來源：工研院經資中心、廠商資料彙整
|
|
無線通訊市場競爭激烈，能最先滿足客戶需求才能成為贏家。而天線是種很敏感的裝置，往往單獨測試效果良好，但放進系統後也許就要大打折扣，需要做系統微調。周光中表示，在PCB板上容易進行微調工作，且三齊微電擁有經驗豐富的工程師，能快速達到客戶要求的性能。
三齊微電目前所提供的天線產品，已可滿足屬2.4GHz頻段的WirelessLAN
802.11b、Bluetooth等無線傳輸運用(表2)，值得一提的是，該公司近日也將推出應用於WirelessLAN
802.11a的天線產品，在5GHz的頻段上，gain值為2.6dB，此外，並加速發展a+b雙頻天線，預計於第二季推出。
|
| ￭

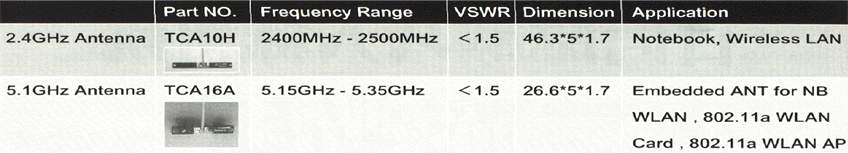

表2 / 三齊微電隱藏式天線產品一覽 |
 |
| 資料來源：三齊微電 |
|
搭上無線通訊熱潮
隱藏式天線走勢看俏
近來無線傳輸功能成為NB、PDA等可攜式電子裝置的必要設備，也逐漸在家電市場發揚光大，但無論是那一類的產品，隱藏式天線都滿足了美觀以及外型設計彈性等需求，因此隱藏式天線已有凌駕外露型天線的趨勢。
目前隱藏式天線仍是國外大廠的天下，尤以Nokia的佔有率最高，但三齊微電採取在PCB板佈線這種另闢蹊徑的做法，可以適當的突顯自身優勢，切出市場分隔，在大廠壓境下，仍可望在隱藏式天線市場佔有一席之地。
|
|
